Skanbatt Ess Rack 48V 15,36Kwt - Lifepo4 - Heat

Beskrivelse

Komplett rackløsning med batteriskap og 3 batterimoduler (kan skaleres opp til 6 batterimoduler 30,72kWh). Hvis 15,36kWt er for stort, kan du fjerne en batterimodul.

Løsningen har innebygd varme i batteriene og egner seg godt der skapet kan stå i minusgrader.

Batteriskap

Halv-rack med plass til 6 stk. Skanbatt 3U rackbatterier (med eller uten varme). Det meste er ferdig montert. Sett inn batteriene, koble til kontaktene og kommunikasjonskabel mellom batteriene samt til inverter eller Victron Cerbo GX / Cerbo-S GX. Skapet er laget i stål og aluminium, er solid og har god plass til kabling.

Løsningen gjør det enkelt å bygge en trygg og kraftig batteribank på kort tid.

I pakken

• 2x6 Amphenol 25mm2 kabler til hver hylle - alle kabler er like lange. Kablene ligger klare på hver hylle og er koblet til en sentral busbar
• Type kontakt: CNNT ES08-P25S-02-RD, samme som på Skanbatt 3U rackbatterier (ikke kompatibel med 4U) - "Amphenol"
• Sentral busbar for viderekobling til f.eks. Victron Lynx (M8 bolter)
• Sentralisert sikringspanel med 1 stk. 125A DC sikring pr. batterihylle (sikringer følger med). 6kV, Ic 10kA
• Com-kabler følger ikke med
• Dimensjoner: 600x800x1450mm

Batterimoduler

Robuste rackmoduler for alt fra mindre hytter til hus og større, industrielle anlegg. Leveres med eller uten varme, og håndterer lading og oppvarming automatisk. Batteriene kan monteres i rack, på vegg, stå på gulv, ligge på hyller eller i rack-kabinett, og kan parallellkobles inntil 32 enheter. Tilpasset rackskap: Skanbatt Rackskap for 6 stk. Skanbatt 3U rackbatterier.

Batteriene er standard satt opp for kommunikasjon med Victron Cerbo GX / Cerbo-S GX, og kan konfigureres mot flere systemer - se datablad. Kan brukes med hybridinvertere, Skanbatt 48V og Victron Multiplus / Phoenix. Noen bruker f.eks. Victron Multiplus 48/15000 for offgrid hytter med full 230V-last, sammen med solcelleløsning og eventuelt generator via Cerbo GX, for eksempel Hyundai HY6500.

Varme og lading i kulde

Automatisk varmefunksjon

Batteriene har synkroniserte heatere der varmen styres ut fra det kaldeste batteriet i pakken. Dette gir forutsigbar og lik oppførsel selv ved ujevn temperatur.

Smallcharge i kulde

Batteriet kan ta noe ladestrøm i moderat kulde uten å aktivere varmefunksjonen. Mange vinterhytter kan dermed få noe lading gjennom vinteren fra redusert solinnstråling uten å bruke all energi på oppvarming.

Smallcharge under oppvarming fra generator

Ved kraftig lading fra generator stenger batteriet for normal lading, aktiverer oppvarming og slipper samtidig inn noe strøm - så mye som cellene tåler. Dette skjer automatisk og reduserer total oppladingstid.

Garanti og levetid

8 års garanti på Skanbatt lithium. Beregnet levetid er >15 år ved normalt bruk. Batteriet tåler inntil 6000 utladinger.

Installasjon og viktige råd

• Kabler til installasjon følger ikke med (jording, batterikabler og kommunikasjonskabel).
• Ved større installasjoner bør ekstern shunt benyttes (2-3 rackbatterier) for nøyaktig avlesning. Store løsninger klarer ikke alltid å registrere lavt forbruk/lading. Dette gjelder alle batterier av denne typen.
• Laveste strømmengde registrert av batteriets computer er ca. 30 Watt.
• DVCC skal ikke benyttes.
• For offgrid vinterbruk (f.eks. Multiplus): sett absorbspenning til 57,6 Volt og absorb-tid til 2 timer. Ved autonom drift med generator kan aggregatlading kuttes på f.eks. 56-57.0 Volt.
• For opplading med celletemperatur ned mot -20 grader Celsius kan det ta omtrent 1-1,2 timer før batteriet åpner for full ladeeffekt.
• Cellene har passiv (resistiv) balansering 150mA. Nye batterier kan bruke lang tid på å balansere, uten praktisk betydning for bruk.

Leveres komplett med brukermanual og alle tekniske data.

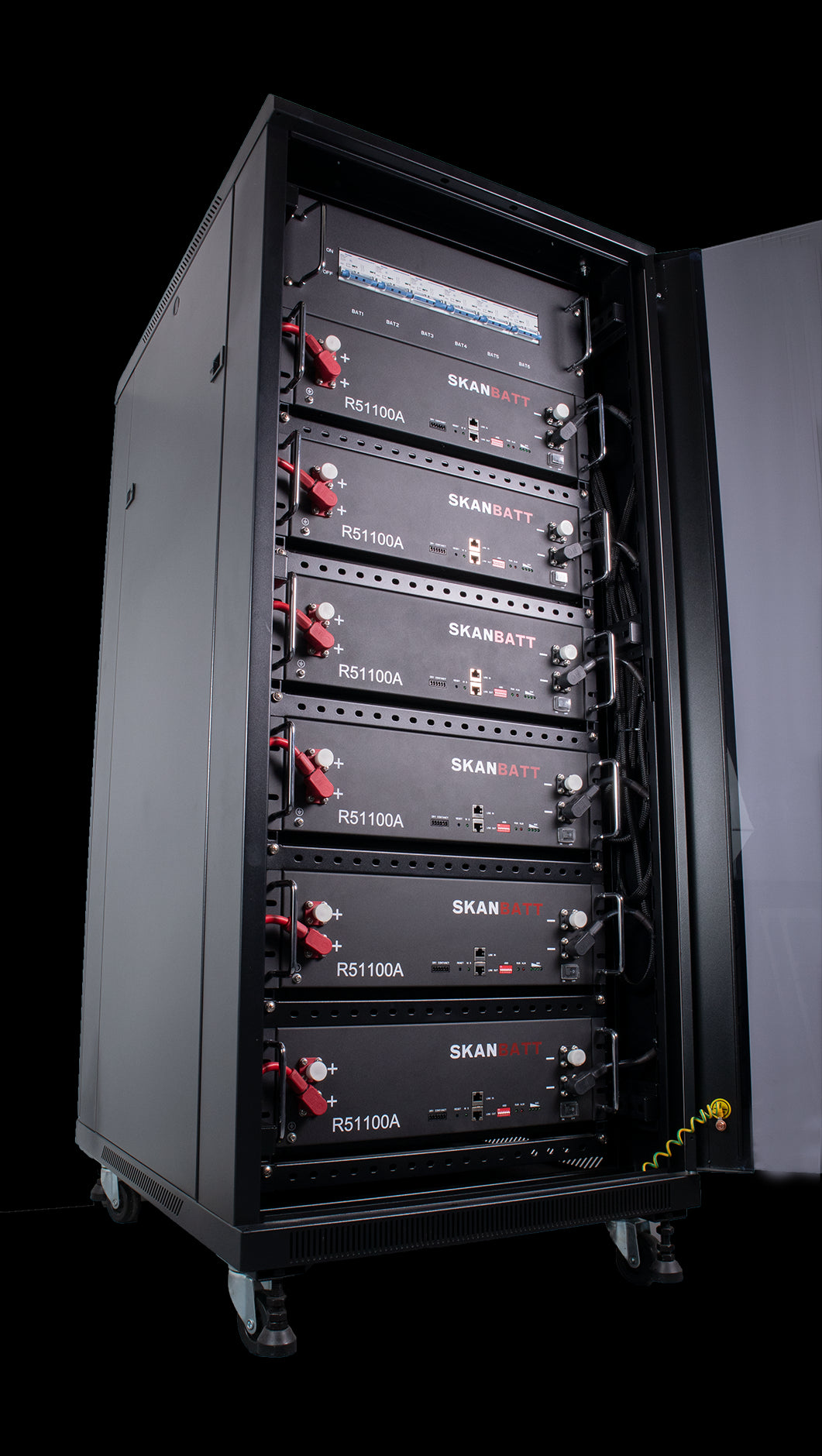

Bilde er et eksempelbilde på et fullt batteriskap.

Tekniske data

• Nominell spenning: 51,2V
• Nominell energi: 5,12kWh
• Nominell kapasitet: 100Ah
• Anbefalt ladespenning generator: 56,8V
• Anbefalt ladespenning solceller: 56V
• Anbefalt vedlikeholdslading: 54,4V
• Maks anbefalt ladestrøm: ≤50A
• Maks ladestrøm: 70A
• Maks belastning: 100A kontinuerlig, 119A<5 min, 200A<15s, 920A <300us
• Anbefalt belastning: ≤50A
• Kortslutningsbeskyttelse: JA
• Maks i parallell: 32 stk (163,84 kWh)
• Kommunikasjon: CAN / RS485 - 500 kbit/s "CAN-bus BMS" (støtter ikke 250 kbit/s)
• Terminaler: "Amphenol industri" CNNT ES08-P25S-02-RD
• IP klasse: IP21
• Dimensjoner: 4820x4600x1335mm
• Vekt: ca 46kg
• Heater forbruk: ca. 250-280W. Ved en omgivelses- og celletemperatur på -5 grader Celsius, varmes batteriene opp med ca. 0,4 grader pr. minutt. På ca. +5 grader Celsius åpner batteriene for full ladeeffekt. Varmeren er aktiv til batteriets laveste celletemperatur er over +12 grader Celsius.
• Smallcharge i kulde: Batteriet aksepterer noe lading under 0 grader Celsius og styrer dette selv basert på temperatur og innladingsstrøm.
• Sertifiseringer: EN 61000-6-3:2007+A1:2011+AC:2012, EN IEC 61000-6-1:2019, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019 IEC62619 / UL1973 / UN38.3 / CE / UKCA / CEC
• 8 års garanti på Skanbatt 100Ah Rack Heat
