Velg riktig Victron veggmonteringsbrakett
Finn riktig brakett for din modell

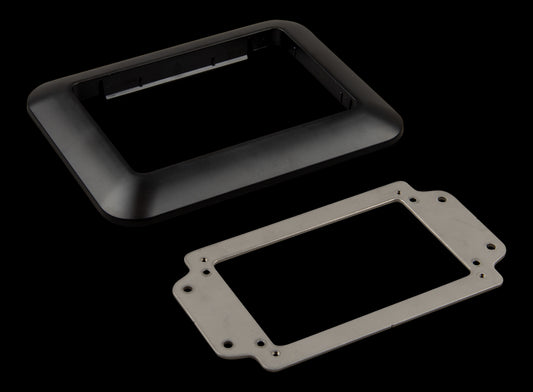

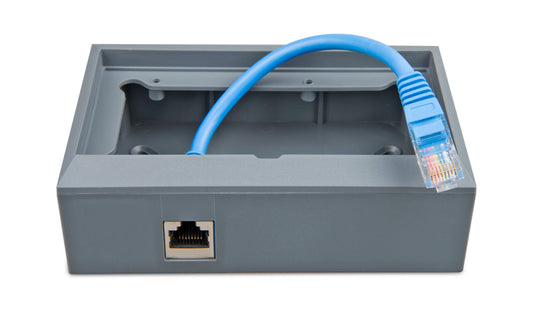

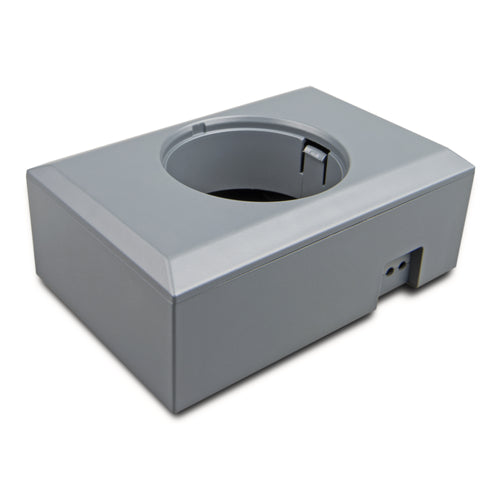

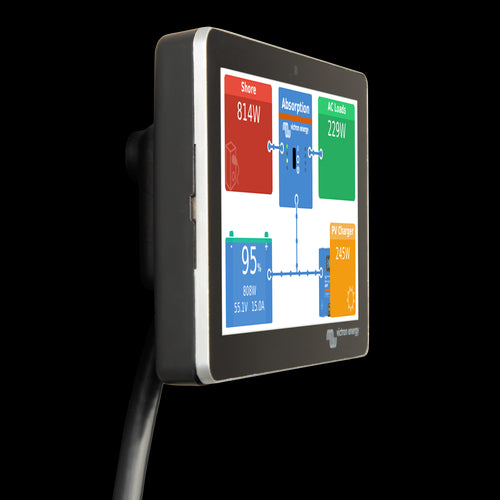

GX-skjermer og batterimonitorer har egne veggfester og veggbokser: GX Touch 50 og GX Touch 70 har hvert sitt veggfeste, og Color Control GX, BMV og MPPT Control kan monteres i veggboks. Kombinerte inverter/ladere som MultiPlus-II henges rett på veggen med kroken og hullene bak på kabinettet. Bruk produktnavn eller modellnummer for å finne riktig feste — feil brakett kan bety at festepunktene ikke matcher.
Minimumsklaring for ventilasjon
Victron spesifiserer minimumsavstand til vegger, tak og andre komponenter for tilstrekkelig luftsirkulasjon. Invertere og ladere genererer betydelig varme under drift — utilstrekkelig klaring reduserer ytelse, øker viftebruk og forkorter komponentenes levetid. For MultiPlus og Quattro krever Victron minst 10 cm fri plass rundt enheten, og for SmartSolar MPPT minst 10 cm over og under.
Festemidler tilpasset veggtype
Brakettene leveres ofte uten veggskruer, siden riktig festemiddel avhenger av veggmaterialet. Bruk ekspansjonsbolter for betong og mur, kraftige treskruer (minimum 6 mm) for trevegger, eller gjennomgående bolter med bakplate for tynnere metallkonstruksjoner.
Kabelføring og tilgjengelighet
Planlegg kabelveier før montering. DC-kabler fra batteriet, AC-kabler og kommunikasjonskabler (VE.Direct, VE.Bus, VE.Can) skal føres oversiktlig uten skarpe bøyer og med tilstrekkelig slakk for fremtidig service. God kabelføring forenkler feilsøking.
Profesjonell montering for tunge enheter
For tyngre enheter som MultiPlus 800-5000VA (opptil 30 kg) og Quattro (opptil 72 kg for 15 kVA) må veggen og festemidlene tåle vekten. Victron skriver at enhetene bare skal installeres av kvalifisert elektriker, og en inverter/lader er langt over grensen for det du kan montere selv (under 50 V og høyst 200 VA). Skal den forsyne faste kurser i bolig eller hytte, skal 230 V-tilkoblingen gjøres av registrert elvirksomhet, og i bobil og båt bør du også bruke en. Kontakt oss om du er usikker på hvordan din modell skal monteres.
