Victron DC-distribusjon

DC-distribusjonssystemer gir modulær og strukturert strømfordeling i 12 V, 24 V og 48 V-anlegg. Victron Lynx-serien består av moduler med innebygd samleskinne som boltes sammen side om side, og flere av dem har plass til sikringer. Invertere, batterier og ladere kobles dermed til ett felles fordelingspunkt. Systemet støtter opptil 1000 A kontinuerlig strøm og forenkler både installasjon og feilsøking i faste og mobile anlegg. Se også transfer-brytere og Victron-kabler for komplett tilkobling.

11 produkter

Slik bygger du et DC-distribusjonssystem

Et strukturert DC-distribusjonssystem fordeler strøm fra batteribanken til ulike forbrukere via sikringer, brytere og fordelingsblokker. Dette gir oversikt, forenkler feilsøking og øker sikkerheten.

Victron Lynx-systemet

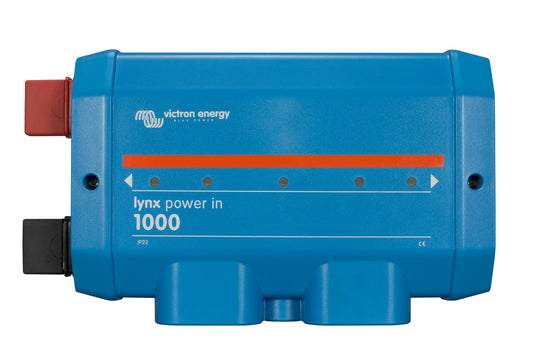

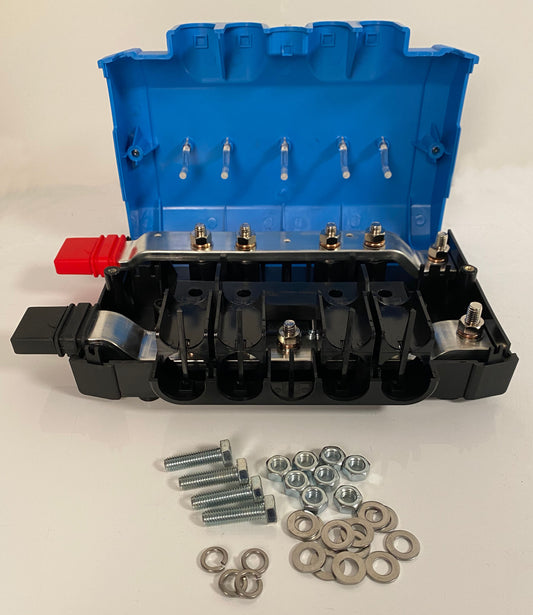

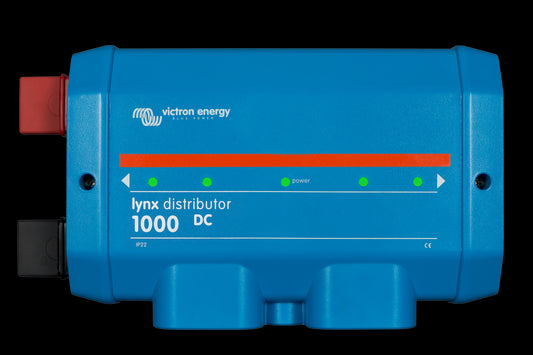

Lynx er Victrons modulære DC-distribusjon for 12, 24 og 48 V. Lynx Power In samler batterikablene, Lynx Class-T Power In har plass til en Class-T-sikring, og Lynx Distributor har plass til fire MEGA-sikringer. Modulene boltes sammen side om side og gir en ryddig og skalerbar DC-fordeling. Lynx Shunt for batteriovervåking finner du i en egen kategori.

Busbarer og fordelingsblokker

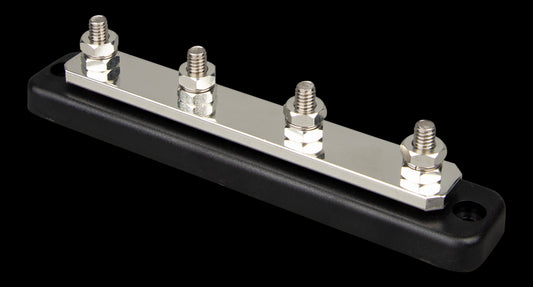

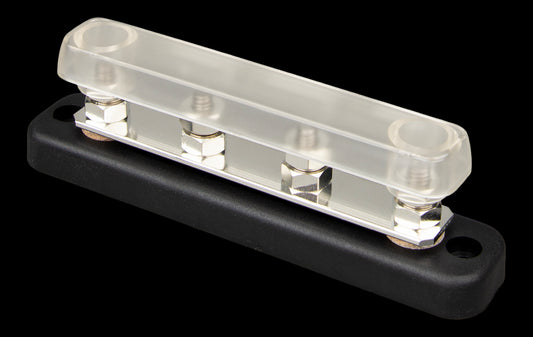

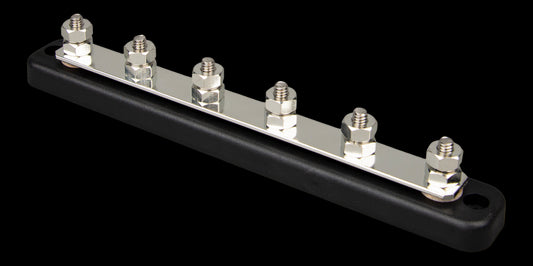

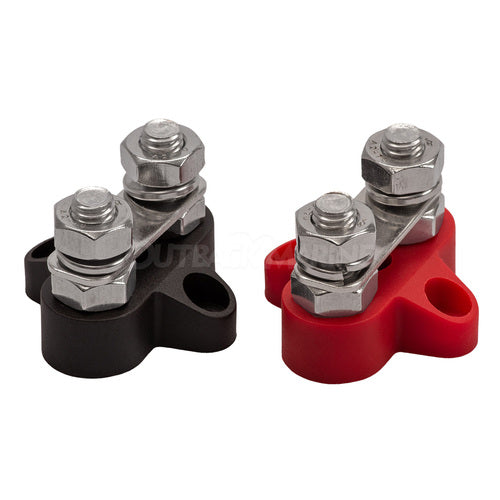

For enklere anlegg kan du bruke frittstående busbarer i kobber eller messing. En positiv og en negativ busbar samler alle tilkoblinger på ett punkt. Velg busbar med riktig antall boltfester og strømkapasitet.

Sikringer i DC-anlegg

Hver kabel fra busbaren bør ha en individuell sikring dimensjonert etter kabelens strømkapasitet. ANL-sikringer (typisk 35–750 A) og MEGA-sikringer brukes på hovedkabler, MIDI-sikringer på mellomstore kurser og bladsikringer på små kurser. Sjekk alltid at sikringen er merket for anleggets spenning: vanlige blad-, MIDI- og MEGA-sikringer er merket for 32 V DC og passer ikke i 48 V-anlegg, og spenningsmerkingen på ANL-sikringer varierer mellom produsenter. I Lynx Distributor krever Victron MEGA-sikringer merket 36 V i 12/24 V-anlegg og 58 V i 48 V-anlegg. Med lithiumbatterier må minst én sikring ha høy nok bryteevne for batteriets kortslutningsstrøm, for eksempel en Class-T-sikring.

Hovedbryter

En batterihovedbryter gir mulighet til å koble fra hele systemet ved vedlikehold eller nødsituasjon. Plasser den mellom batteri og første fordelingspunkt.

Planlegging

Tegn et enlinjeskjema før du starter. Merk alle kabler med tverrsnitt og sikringsverdier. Et godt planlagt distribusjonssystem sparer tid ved feilsøking og gjør utvidelser enklere. Som ufaglært kan du selv installere anlegg under 50 V på høyst 200 VA, når du følger monteringsanvisningen og hele anlegget er lett å kontrollere. Et anlegg med Lynx-fordeling er i praksis langt større, og en 48 V-bank lades med rundt 56–58 V, altså over 50 V-grensen. Slike anlegg skal derfor installeres av en registrert elvirksomhet. Kjøretøyets eget 12/24 V-anlegg er unntatt fra disse reglene.

Se også: transfer-brytere, Victron-kabler.
