Batterimonitorer

Slik velger du riktig batterimonitor

En batterimonitor måler strømmen inn og ut av batteriet og viser hvor mye kapasitet (Ah og %) som er igjen, slik at du får varsel før du utlader for dypt. For at prosenten skal stemme, må monitoren jevnlig synkroniseres til 100 % ved full lading.

Shunt-basert vs. spenningsbasert

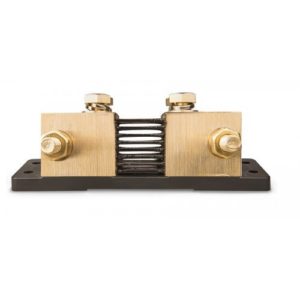

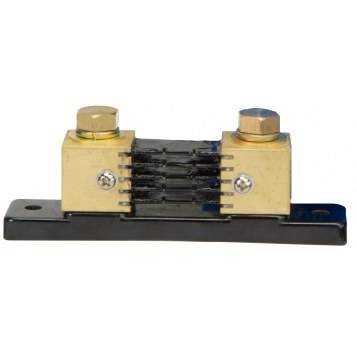

Shunt-baserte monitorer måler all strøm som går inn og ut av batteriet via en presisjonsshunt. Dette gir nøyaktig SoC (State of Charge) for både bly- og lithiumbatterier, så lenge kapasitet og øvrige batteriinnstillinger er riktig satt og monitoren synkroniseres jevnlig ved full lading. Spenningsbaserte monitorer estimerer SoC ut fra batterispenningen -- mindre nøyaktig, spesielt for LiFePO4 som har flat spenningskurve.

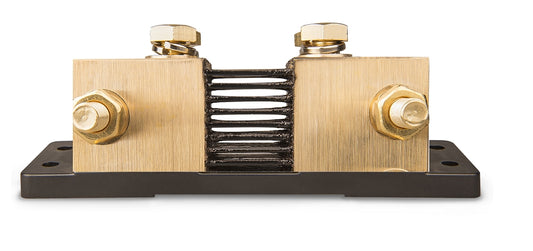

Shunt-dimensjonering

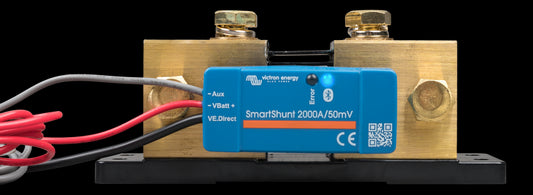

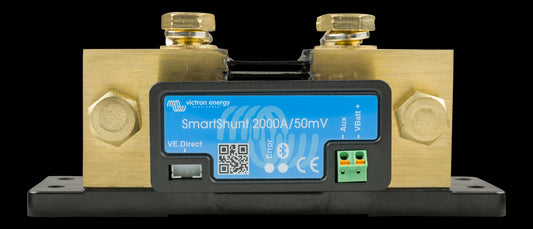

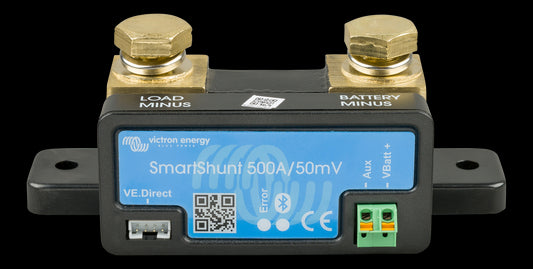

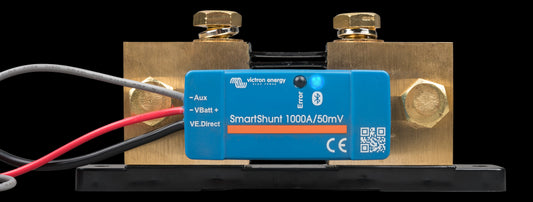

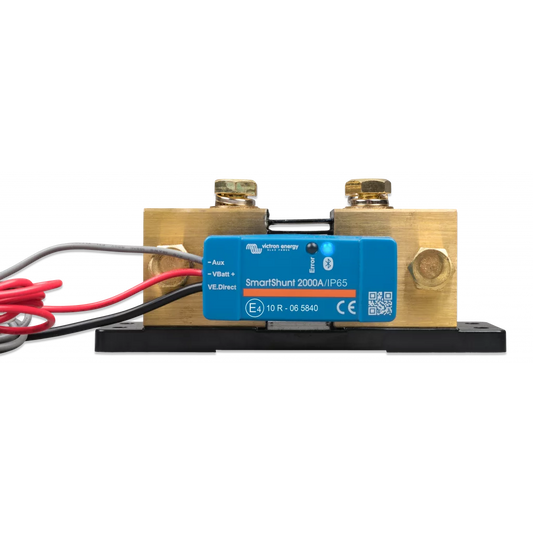

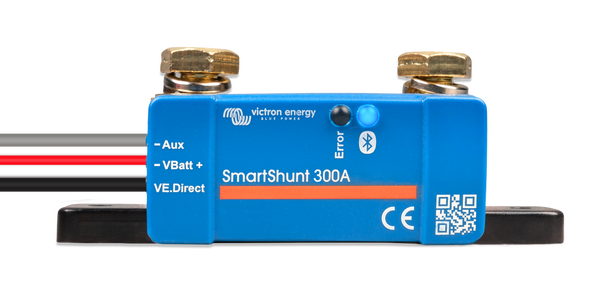

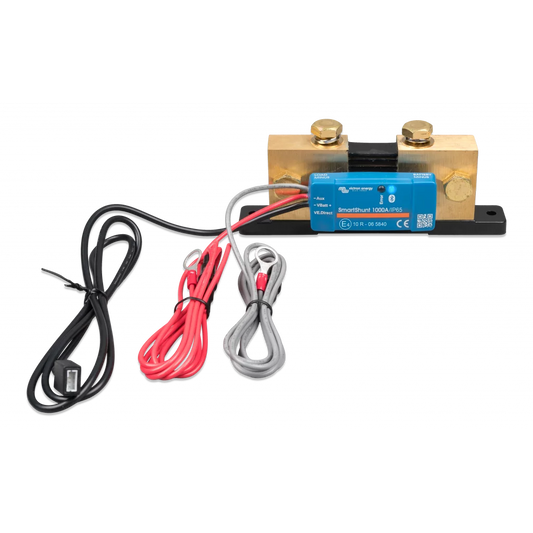

Shunten må tåle anleggets maksimale strøm. Victron SmartShunt finnes for 300 A, 500 A, 1000 A og 2000 A, flere av dem også i IP65-utgave. Velg en shunt med kapasitet over maks forventet strøm inkludert invertere og store forbrukere.

Overvåking og tilkobling

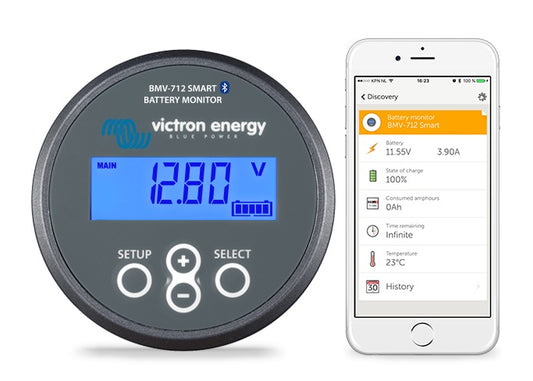

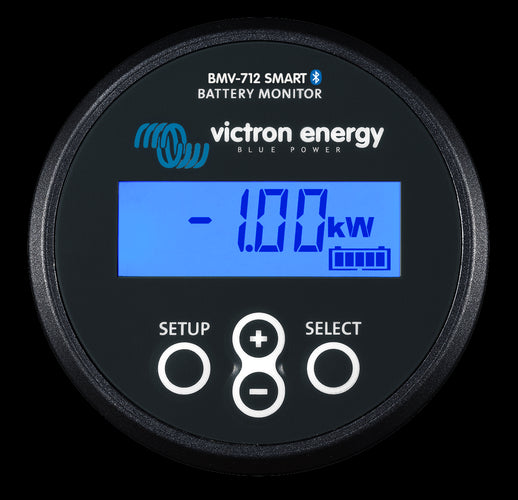

Moderne monitorer som Victron SmartShunt har Bluetooth for app-basert overvåking. For større anlegg integreres monitoren i Victron GX-økosystemet via VE.Direct for fjernovervåking via VRM-portalen. Victron BMV-712 har i tillegg innebygd display.

Alarmer og rele

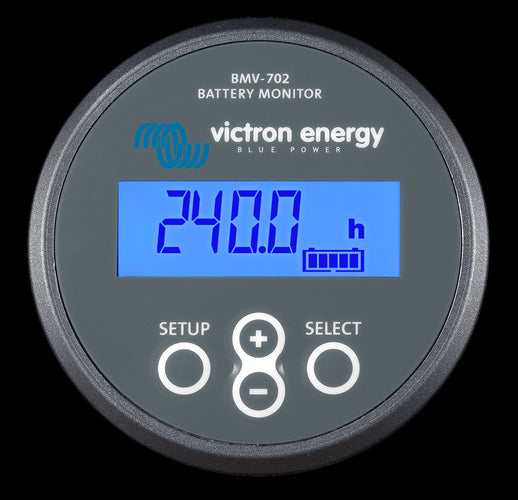

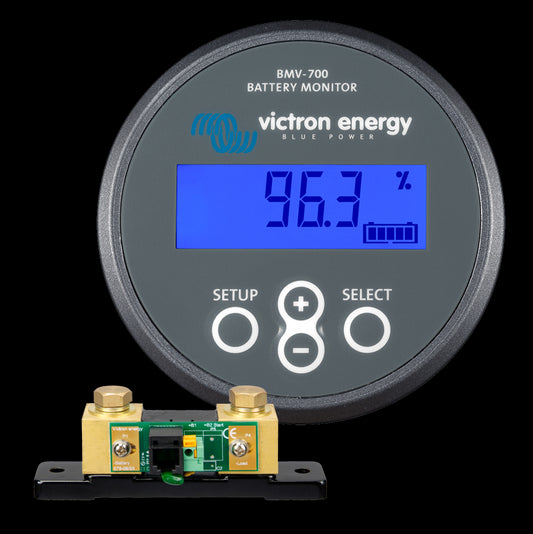

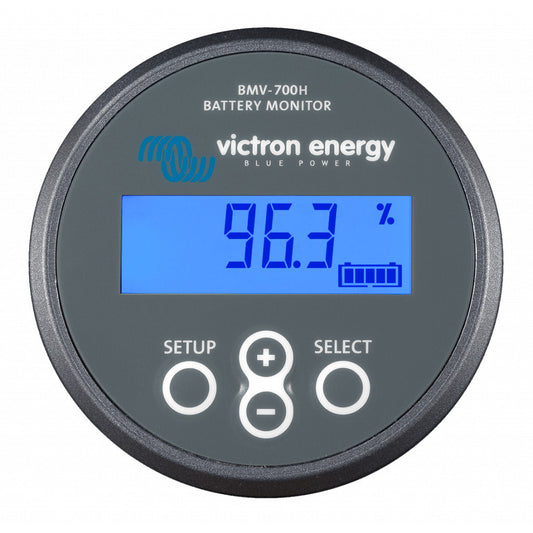

Sett opp alarmer for lav SoC, høy/lav spenning og høy strøm. BMV-700, BMV-702 og BMV-712 har et programmerbart alarmrelé (60 V/1 A) som kan styre en kontaktor, en BatteryProtect eller fjernstyringsinngangen på en forbruker ved lav ladetilstand. Releet bryter ikke selve laststrømmen. SmartShunt har ikke relé.

Midpoint-overvåking

For batteribanker med flere batterier i serie gir midpoint-overvåking tidlig varsling om ubalanse mellom batteriene. Victron BMV (modellene BMV-702 og BMV-712) støtter dette via Aux-inngangen, og det gjør også SmartShunt. BMV-700 har ikke midtpunktsovervåking.
