Slik velger du riktig DC-effektbryter
Effektbrytere er en kritisk sikkerhetskomponent i alle DC-anlegg. Feil dimensjonering kan føre til at bryteren ikke utløser ved feil, eller at den tripper unødvendig under normal drift.
Spenning og strømkapasitet
Bryteren må være merket for likestrøm og for den høyeste spenningen som kan oppstå i kretsen den sitter i, ikke bare den nominelle. Et 48 V lithiumbatteri ligger over 50 V under lading, og solcellestrenger har langt høyere spenning. DC-effektbryterne på 100–250 A i dette utvalget er oppgitt med maks. driftsspenning 500 V. Merkestrømmen skal ligge mellom den største strømmen kretsen fører i normal drift og det kabelen tåler – aldri over kabelens strømføringsevne.
Brytekarakteristikk
B-, C- og D-kurvene nedenfor er definert for vekselstrøm i IEC 60898-1. Ved likestrøm kan den magnetiske utløsningen kreve høyere strøm, så bruk DC-kurven i produsentens datablad. DC-effektbryterne på 100–250 A i dette utvalget er sertifisert etter IEC 60947-2 og oppgis ikke med B-, C- eller D-kurve. Kurvene for vekselstrøm er:
- B-karakteristikk - utløser ved 3-5 ganger merkestrøm. Egnet for resistive laster og LED-belysning.
- C-karakteristikk - utløser ved 5-10 ganger merkestrøm. Passer for motordrevne laster og invertere med innkoblingsstrøm.
- D-karakteristikk - utløser ved 10-20 ganger merkestrøm. For tunge induktive laster.
Plassering i systemet
Monter effektbryteren så nært batteriet som mulig, helst innenfor 30 cm fra batteriets pluspol. Dette beskytter hele kabelstrekningen nedstrøms. For større anlegg med flere kretser bør hver krets ha sin egen effektbryter i et dedikert DC-sikringsskap.
Kombinasjon med sikringer
I profesjonelle anlegg kombineres effektbrytere ofte med smeltsikringer. Effektbryteren fungerer som hovedbryter med oversiktlig av/på-funksjon, mens smeltsikringer gir ekstra beskyttelse i underkretser med raskere utløsetid ved kortslutning. Kombinasjonen gir enkel manuell bryting og kortslutningsvern. Med lithiumbatterier må minst én sikring eller bryter i kretsen ha bryteevne som minst tilsvarer batteribankens mulige kortslutningsstrøm; Victron anbefaler for eksempel klasse T-sikring.
Montering

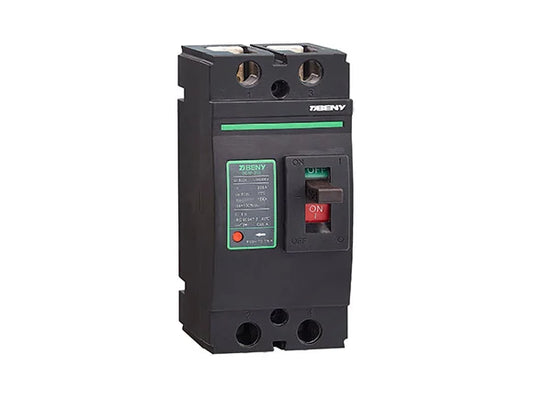

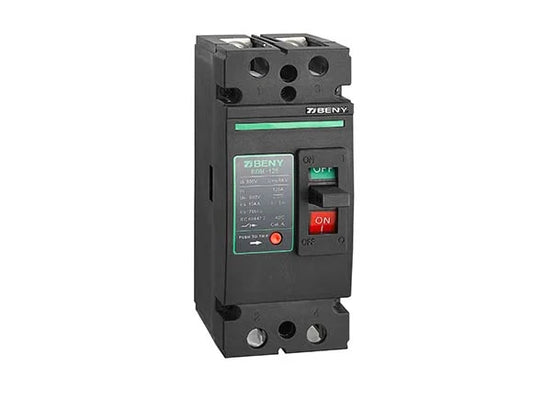

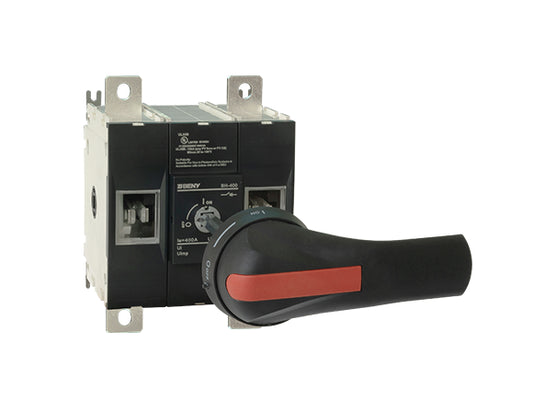

DC-effektbryterne på 100–250 A i dette utvalget festes med skruer i bunnen, og til utendørs eller fuktige plasseringer finnes egen IP65-innkapsling som tilbehør. Kontroller at skapet eller kapslingen har plass til bryteren og kabelskoene, og at ventilasjonen er tilstrekkelig for den termiske belastningen.
