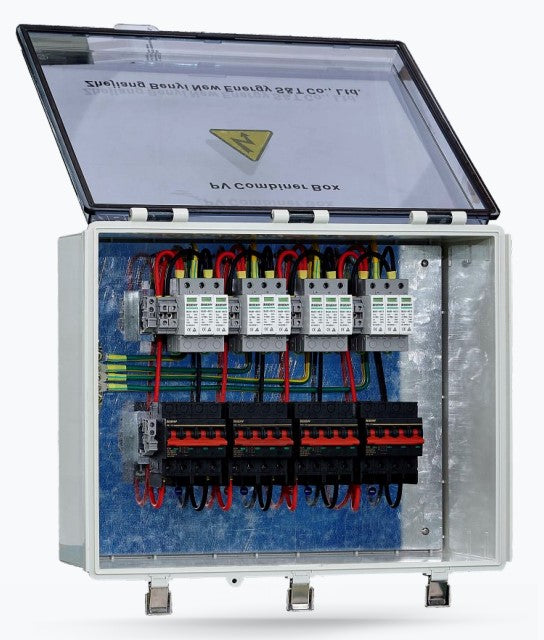

DC combinerboks - 4 strenger inn og 4 strenger ut

Ytelse og kapasitet

• Antall strenger inn – 4 separate solstrenger kan kobles til inngangene
• Antall strenger ut – 4 utganger for parallellføring mot inverter eller videre samlekrets
• Maksimal spenning – Støtter typisk inntil 1000V DC per streng
• Maksimal strøm per streng – Håndterer vanligvis opptil 15A per streng
• Integrerte sikringer – Beskytter hver enkelt innkommende streng mot overstrøm
• Maksimal total utgangsstrøm – Avhenger av interne koblinger, ofte opptil 60A
• Nøyaktig overvåking – Mulighet for tilkobling til strøm- og spenningssensorer

Bruksmuligheter

• Samler og beskytter solstrøm fra opptil fire solcellepaneler samtidig
• Benyttes i bolig- og næringsinstallasjoner for solenergi
• M12 eller MC4-innganger for enkel tilkobling
• Kan integreres med overvåkningssystem for produksjonsdata
• Kan monteres både innendørs og utendørs
• Egnet for bruk med MPPT-invertere og hybride energioppsett
• Flere bokser kan parallellkobles ved større systemer
• Sikringsholder med lett tilgang ved vedlikehold eller utskiftning

Teknologi og kontroll

• Kan utstyres med strøm- og spenningsmonitor via eksternt tilbehør
• Integrerte overspenningsvern beskytter tilkoblet utstyr
• Robust, UV-bestandig og værbeskyttet kapsling
• Standard MC4 eller skruterminaler for rask installasjon
• Klar for tilkobling til eksterne kontrollsystemer
• Kan meldes sammen med driftsovervåkingssystem for feildeteksjon
• Automatisk frakobling ved overbelastning (hvis sikringer utløses)
• Varslingssystem for feil og overstrøm (avhengig av modell)

Dimensjoner og tekniske detaljer

• Dimensjoner – 300 x 210 x 100 mm
• Vekt – 1,8 kg
• Materiale – UV-bestandig plast
• Beskyttelsesgrad – IP65 for utendørs montasje
• Driftstemperatur – -25°C til +60°C
• Sertifiseringer – CE, RoHS
• Strømforbruk – Ingen aktivt strømforbruk (passiv enhet)
• Monteringsmetode – Veggmontering med medfølgende braketter
• Tilkoblingsspenning – Opp til 1000V DC
• Levetid – Beregnet for langvarig drift over 20 år ved normale forhold

DC-combinerboksen gir sikker og effektiv samling av solstrøm fra flere strenger i alle typer solcelleanlegg.
