Beskrivelse

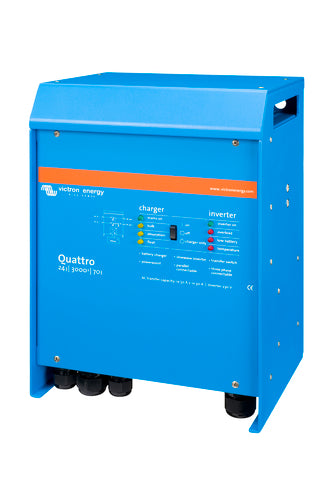

Quattro kombinerer ren sinus-inverter og kraftig batterilader i én enhet, med to AC-innganger, to AC-utganger og PowerAssist for å støtte svake strømkilder.
To AC-innganger med integrert overføringsbryter
Enheten kan kobles til to uavhengige AC-kilder, for eksempel landstrøm og aggregat, eller to aggregater. Quattro velger automatisk den aktive kilden.
To AC-utganger
Hovedutgangen har "no-break"-funksjon. Ved feil i strømnettet, eller hvis landstrøm eller aggregatstrøm frakobles, overtar Quattro strømforsyningen til tilkoblede enheter. Dette skjer raskt (under 20 millisekunder), slik at datamaskiner og annet elektronisk utstyr fortsetter å fungere uten avbrudd. Den andre utgangen er kun aktiv når AC er tilgjengelig på en av inngangene. Last som ikke skal belaste batteriet, som aircondition eller varmtvannsbereder, kan kobles til denne utgangen.
PowerAssist
PowerAssist forebygger overbelastning av en begrenset AC-kilde. Først reduseres ladestrømmen automatisk der en overbelastning ellers ville oppstått. Deretter supplerer Quattro fra batteriet for å øke tilgjengelig effekt fra aggregat eller landstrøm.
Parallell drift og fasekonfigurasjon
Opptil 6 Quattro-enheter kan kobles parallelt for høyere effekt. Tre-fase og split-fase konfigurasjon er også mulig.
Konfigurering
Noen innstillinger kan gjøres med DIP-brytere på enheten. For full konfigurering behøves denne: https://skanbatt.no/product/847119/victron-interface-mk3-usb-ve.bus-til-usb. Dersom den er koblet til Victron VRM-portalen med en GX-enhet, kan den også konfigureres via internett.
Tekniske data inverter
- Innspenning: 19-34V
- Utspenning: 230V AC
- Maks belastning: 5000VA (2400W / 6000W peak)
- Anbefalt DC sikring: 200A
Tekniske data batterilader
- Innspenning: 187 - 265V AC
- Maks ladestrøm: 70A
- Egen kanal på 4A til f.eks startbatteri
Dimensjon: 362x258x218mm / 19KG
Spesifikasjoner
| Produktnr | 50285 |
|---|---|
| Varenr | QUA243020010 |
| Innspenning | 24V |
| Effekt | 3000VA |
| Sinuskurve | Ren sinus |
| Fjernkontroll | Nei |
| Nettprioritering | Ja |
| Med batterilader? | Ja |
| Størrelse | 362x258x218 mm |
| Vekt | 19 kg |
