Beskrivelse

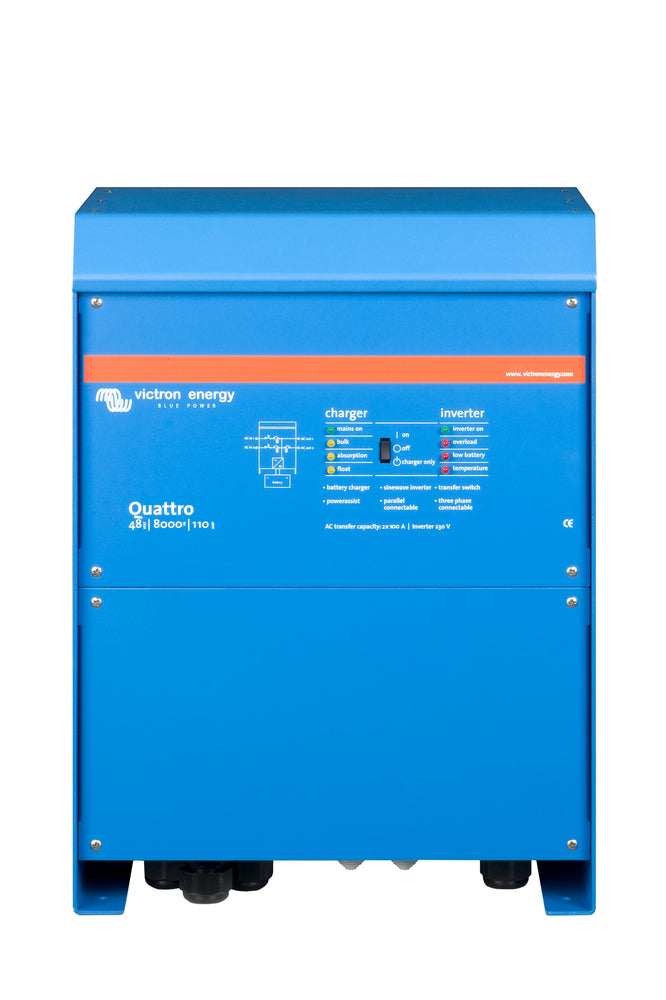

Quattro kombinerer en kraftig inverter med en avansert batterilader og fleksible AC-tilkoblinger for pålitelig strømforsyning i krevende installasjoner.
To AC-innganger med integrert overføringsbryter
Quattro kan kobles til to uavhengige AC-kilder, for eksempel landstrøm og et aggregat, eller to aggregater. Enheten kobler automatisk til den aktive kilden.
To AC-utganger
Hovedutgangen har no-break-funksjon. Ved feil i strømnettet, eller dersom landstrøm eller aggregatstrøm frakobles, tar Quattro over forsyningen til de tilkoblede enhetene. Dette skjer under 20 milisekunder, slik at datamaskiner og annet elektronisk utstyr fortsetter å fungere uten avbrudd. Den andre utgangen er aktiv kun når AC er tilgjengelig på en av inngangene. Belastninger som ikke skal utlade batteriet, som aircondition eller varmtvannsbeholder, kan kobles til denne utgangen.
PowerAssist
Quattro forebygger overbelastning av en begrenset AC-kilde. Først reduseres ladestrømmen automatisk der det ellers ville oppstått overbelastning. Neste nivå øker leveransen ved å supplere fra batteriet.
Parallelldrift og fasekonfigurasjon
Opp til 6 Quattros kan fungere parallelt for å oppnå høyere effekt. Tre-fase og split-fase konfigurasjon er også mulig.
Konfigurering
Noen justeringer kan gjøres med DIP-brytere på enheten. For full konfigurering behøves denne: https://skanbatt.no/product/847119/victron-interface-mk3-usb-ve.bus-til-usb. Dersom den er koblet opp til Victron VRM portalen med en GX enhet kan den også konfigureres via internett.
Tekniske data inverter
- Innspenning: 38-66v
- Utspenning: 230V AC
- Maks belastning: 8000VA (6500W / 16000W peak)
Tekniske data batterilader
- Innspenning: 187 - 265V AC
- Maks ladestrøm: 110A
- Egen kanal på 4A til f.eks startbatteri
Dimensjon: 470x350x280mm / 41KG
Spesifikasjoner
| Produktnr | 48887 |
|---|---|
| Varenr | QUA488024000 |
| Innspenning | 48V |
| Effekt | 8000VA |
| Sinuskurve | Ren sinus |
| Fjernkontroll | Nei |
| Nettprioritering | Ja |
| Med batterilader? | Ja |
| Størrelse | 470x350x280 mm |
| Vekt | 41 g |
Dokumentasjon
Datasheet-Quattro-3kVA-15kVA-EN.pdf
Manual-Quattro-5k-8k-10k-15K-100-100A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT.pdf
