Beskrivelse

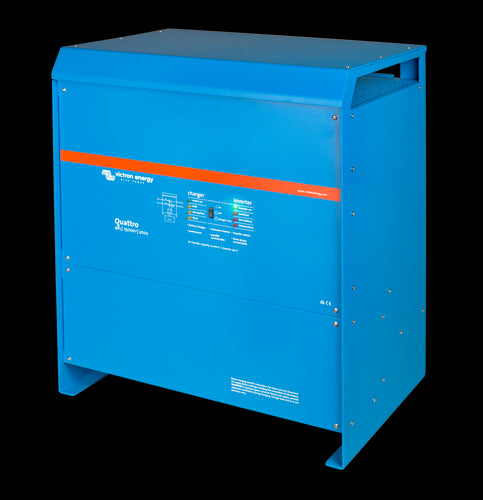

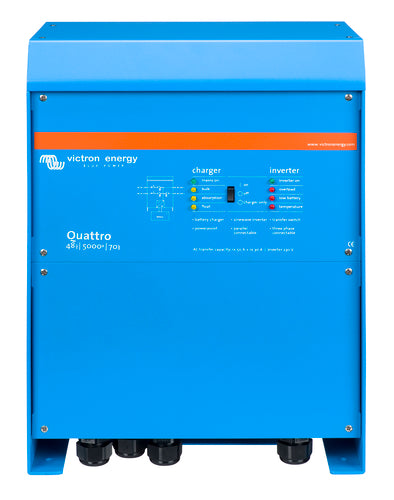

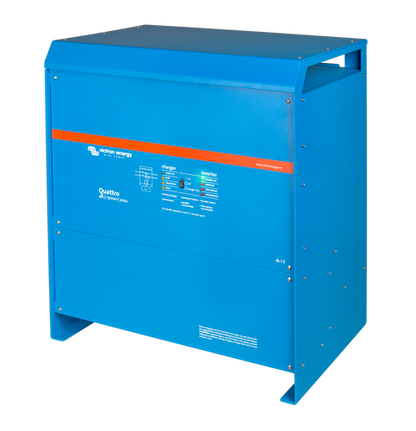

VICTRON Quattro 48/5000/70-100/100 er en kombinert batterilader og inverter med fleksible tilkoblingsmuligheter og rask overføring mellom strømkilder.
AC-tilkoblinger og overføring
To AC innganger med integrert overføringsbryter. Quattro kan kobles til to uavhengige AC kilder, for eksempel landstrøm og et aggregat, eller to aggregater. Enheten kobler automatisk til den aktive kilden.
AC-utganger
Hovedutgangen har "no-break" funksjon. Ved feil i strømnettet, eller dersom landstrøm eller aggregatstrøm frakobles, tar Quattro over strømforsyningen til tilkoblede enheter. Dette skjer så raskt, under 20 milisekunder, at datamaskiner og annet elektronisk utstyr fortsetter å fungere uten avbrudd. Den andre utgangen er kun aktiv når AC er tilgjengelig på en av inngangene i Quattro. Belastninger som ikke skal utlade batteriet, som aircondition eller varmtvannsbeholder, kan kobles til denne utgangen.
PowerAssist
PowerAssist forebygger overbelastning av en begrenset AC kilde. Først reduseres ladestrømmen automatisk for å unngå overbelastning. Deretter kan Quattro øke tilgjengelig effekt fra et aggregat eller landstrøm ved å supplere med strøm fra batteriet.
Parallell drift
Opp til 6 Quattros kan fungere parallelt for å oppnå høyere effekt. Tre-fase og split fase figurasjon er også mulig.
Tekniske data inverter
- Innspenning: 38 - 66V
- Utspenning: 230V AC
- Maks belastning: 5000VA (4000W / 10000W peak)
- Anbefalt DC sikring: 200A
Tekniske data batterilader
- Innspenning: 187 - 265V AC
- Maks ladestrøm: 70A
Dimensjon: 470x350x280mm / 34KG
Spesifikasjoner
| Produktnr | 50286 |
|---|---|
| Varenr | QUA485021010 |
| Innspenning | 48V |
| Effekt | 5000VA |
| Sinuskurve | Ren sinus |
| Fjernkontroll | Nei |
| Nettprioritering | Ja |
| Med batterilader? | Ja |
| Størrelse | 444x328x240 mm |
| Vekt | 30 kg |
Dokumenter
Datasheet-Quattro-3kVA-15kVA-EN.pdf
Manual-Quattro-5k-8k-10k-15K-100-100A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT.pdf
