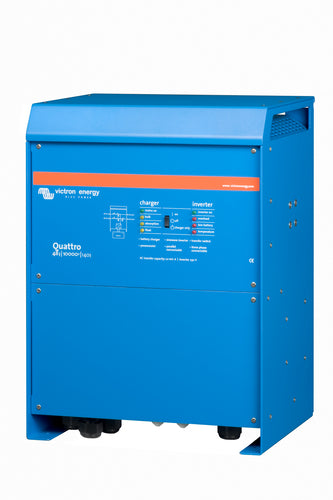

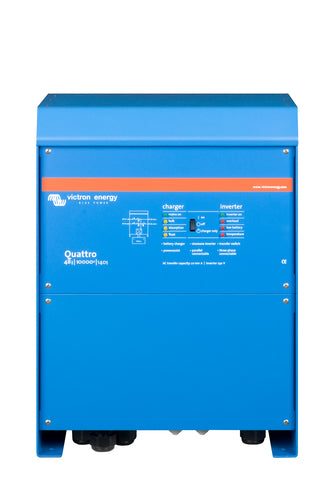

Victron Quattro 48/10000/140-100 Kombinert Batterilader Og Inverter

Beskrivelse

VICTRON Quattro 48/10000/140-100 er en kombinert batterilader og inverter for systemer der driftssikker strømforsyning er avgjørende.

To AC-innganger med integrert overføringsbryter

Quattro kan kobles til to uavhengige AC-kilder, for eksempel landstrøm og et aggregat, eller to aggregater. Enheten kobler automatisk til den aktive kilden.

To AC-utganger

Hovedutgangen har no-break-funksjon. Ved feil i strømnettet, eller dersom landstrøm eller aggregat frakobles, tar Quattro over strømforsyningen til tilkoblede enheter. Dette skjer så raskt - under 20 millisekunder - at datamaskiner og annet elektronisk utstyr fortsetter å fungere uten avbrudd. Den andre utgangen er kun aktiv når AC er tilgjengelig på en av inngangene. Belastninger som ikke skal utlade batteriet, som aircondition eller varmtvannsbeholder, kan kobles til denne utgangen.

PowerAssist

PowerAssist forhindrer overbelastning av en begrenset AC-kilde. Først reduseres ladestrømmen automatisk dersom det ellers ville oppstå en overbelastning. Deretter kan Quattro supplere fra batteriet for å øke tilgjengelig effekt fra landstrøm eller aggregat.

Parallell drift og fasekonfigurasjoner

Opptil 6 Quattro-enheter kan kobles i parallell for høyere effekt. Tre-fase og split-fase konfigurasjon er også mulig.

Konfigurering

Noen justeringer kan gjøres med DIP-brytere på enheten. For full konfigurering benyttes: https://skanbatt.no/product/847119/victron-interface-mk3-usb-ve.bus-til-usb. Dersom enheten er koblet til Victron VRM-portalen via en GX-enhet kan den også konfigureres over internett.

Tekniske data inverter

• Innspenning: 38-66v
• Utspenning: 230V AC
• Maks belastning: 10000VA (8000W / 20000W peak)

Tekniske data batterilader

• Innspenning: 187 - 265V AC
• Maks ladestrøm: 140A

Dimensjon: 470x350x280mm / 51KG

Spesifikasjoner

Dokumenter

Datasheet-Quattro-3kVA-15kVA-EN.pdf

Manual-Quattro-5k-8k-10k-15K-100-100A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT.pdf
