Schaudt EBL 119

Art.nr: EBL119

Vanlig pris 12 689 kr
Vanlig pris 12 689 kr Salgspris 12 689 kr
inkl. mva.

Kun 2 igjen på lager

Vipps Hurtigkasse

Logg inn med Vipps - adressen din fylles ut automatisk

19 anmeldelser på Google (åpnes i ny fane)
Om anmeldelsene

Anmeldelsene er skrevet på Google-profilen vår. Vi kontrollerer ikke om anmelderen har handlet hos oss.

Frakt 249 kr
Norsk lager
Sendes innen neste virkedag
14 dagers angrerett, 90 dagers bytterett, 5 år reklamasjon
Videreforhandler av Skanbatt
Sikker betaling med Vipps, Klarna eller kort
Faktura for bedrift: legg inn org.nr. i handlekurven. Nye bedriftskunder får forskuddsfaktura.
Prisløfte: finner du samme vare billigere, matcher vi prisen

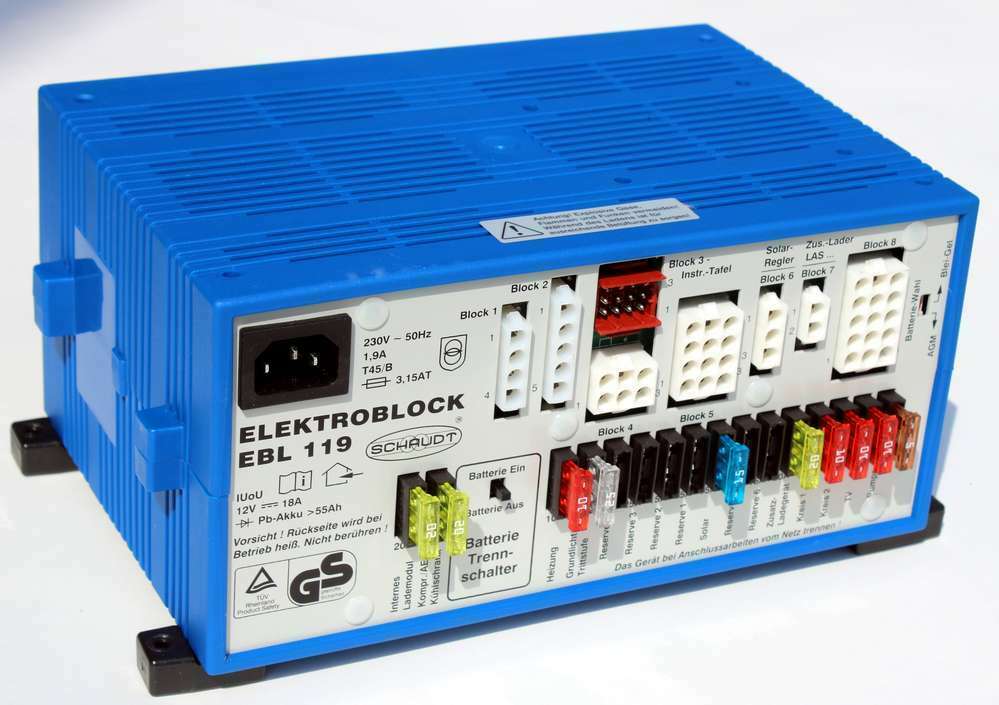

Schaudt EBL 119, også kalt Elektroblock EBL 119, er en elektroblokk for bobil og den sentrale strømforsyningen for alle 12 V-forbrukerne i kjøretøyet. Den har innebygd lader med maks 18 A til bodelsbatteriet og kobles til 230 V landstrøm. Denne EBL 119 er varianten uten OVP, og den leveres uten kontrollpanel (display).

Elektroblokken er bare beregnet for kjøretøy. Den betjenes fra et IT- eller LT-kontrollpanel, som må være tilkoblet og kjøpes separat. Panelet og lade- og strømsystemet virker bare sammen i den kombinasjonen bilprodusenten monterte fra fabrikk. Sjekk derfor hvilken elektroblokk og hvilket panel bobilen har i dag, også om det står en EBL 99 der, og la et fagverksted vurdere om EBL 119 passer.

Hva EBL 119 gjør i bobilen

Elektroblokken har disse funksjonene:

  • Lademodul for bodelsbatteriet, med batterivelger på fronten for bly-gel eller AGM. Ladespenningene for begge stillingene står i tabellen nedenfor.
  • 12 V-fordeling med egne sikrede kurser. Hver utgang kan belastes med maks 90 % av merkestrømmen til sikringen.
  • Batterivakt som slår av alle 12 V-forbrukere når bodelsbatteriet faller under 10,5 V. Frostventilen får fortsatt strøm, og fall som varer under 2 sekunder utløser ikke vakten.
  • Under kjøring lader dynamoen startbatteriet og bodelsbatteriet samtidig via et skillerelé.
  • Inngang for solcelleregulator som lader bodelsbatteriet.

Lademodulen har innebygd vern, blant annet mot kortslutning og overlast, og senker ladestrømmen selv hvis enheten blir for varm.

Batteriskillebryteren på enheten kobler bodelsbatteriet fra 12 V-forbrukerne og panelet når bobilen skal stå lenge, for eksempel om vinteren. Lading fra sol og landstrøm fungerer som vanlig, så lenge forbrukerne er koblet til elektroblokken og ikke direkte til batteriet. Frostventilen på kombivarmeren åpner da, slik at vann kan renne ut.

EBL 119 og EBL 99: forskjellene

EBL 99 L og EBL 99 K lader annerledes enn EBL 119:

  • Batterityper: EBL 119 har stillinger for bly-gel og AGM, mens EBL 99 L og K er laget for 6-cellers bly-syre- eller bly-gel-batterier.
  • Ladesluttspenning: 14,3 V på EBL 99 L og K, mot 14,4 V (gel) eller 14,7 V (AGM) på EBL 119.
  • Vedlikeholdsspenning: 13,8 V på EBL 99 L og K, mot 13,7 V på EBL 119.
  • Likt: EBL 99 L har også 18 A ladestrøm og maks 2 A til startbatteriet, og begge bruker IT- eller LT-panel.

Andre Schaudt-elektroblokker

  • EBL 119T er samme modell, fabrikkoverhalt hos Schaudt.
  • EBL 29 bruker også IT- eller LT-panel, men lader til 14,3 V og gir inntil 6 A til startbatteriet, mot 2 A på EBL 119.
  • EBL 220-4 betjenes fra DT- eller LT-panel og gir også inntil 6 A til startbatteriet.

Se flere elektroblokker fra Schaudt.

Manual for EBL 119

Manualen heter «Instruction Manual for Electroblock EBL 119 / EBL 119 with OVP» og gjelder begge variantene. Utgaven fra 15.09.2015 har dokumentnummer 811.0421. Den engelske utgaven ligger under Dokumenter og datablad på denne siden.

Schaudts manualer publiseres i dag av Lippert Europe, der EBL 119 har varenummer 9110421. I Lippert Europes dokumentoversikt for Schaudt-produkter finnes manualen også på tysk (Bedienungsanleitung), fransk og italiensk.

Installasjon og sikkerhet

230 V-anlegget i en bobil, med landstrøminntak og kurser, er et lavspenningsanlegg, og EBL 119 kobles til det. Anlegget er unntatt fra meldeplikt, men ikke fra kravene til hvem som kan utføre arbeidet. Installasjon og endring av 230 V-anlegget, også tilkoblingen av elektroblokken, bør derfor gjøres av registrert elvirksomhet. Har du spørsmål om tilkobling, ta dem opp med elvirksomheten som gjør jobben, og bruk produsentens manual.

Feil stilling på batterivelgeren gir fare for eksplosive gasser. Les manualen før velgeren stilles om, og la kvalifisert personell bytte batterier. Enheten har livsfarlig nettspenning og skal verken åpnes eller repareres av deg. Produsenten skriver at inngrep i enheten gjør produsentens godkjenninger og garanti ugyldige, og defekte enheter repareres hos produsenten.

Tekniske spesifikasjoner

Schaudt EBL 119: tekniske data fra produsentens manual og dokumentoversikt
Størrelse 275x170x130mm
Mål sett forfra 275 mm bred, 170 mm dyp og 130 mm høy, inkludert festeføtter
Vekt 2,0 kg
Produsentens varenummer 9110421
Variant Uten OVP (overspenningsvern)
Nettilkobling 230 V AC ±10 %, 47 til 63 Hz, beskyttelsesklasse I
Strømforbruk fra nettet 1,9 A
Ladestrøm til bodelsbatteri Maks 18 A, elektronisk begrenset
Ladekarakteristikk IUoU
Ladesluttspenning Bly-gel 14,4 V, AGM 14,7 V
Fulladetid Bly-gel 16 t, AGM 4 t
Vedlikeholdsspenning 13,7 V med automatisk omkobling
Lading av startbatteri på landstrøm Vedlikeholdslading, maks 2 A
Solcellelading via regulator Maks 14 A, sikret med 15 A, bare til bodelsbatteriet
Batterivakt Kobler ut 12 V-forbrukerne under 10,5 V
Hvilestrøm fra bodelsbatteri Ca. 5 til 20 mA avhengig av panel, pluss kjøleskapets styreelektronikk
Kontrollpanel IT eller LT, følger ikke med og må være tilkoblet
Innebygd lademodul LASO 1218
Driftstemperatur -20 til +45 °C, bare i tørt miljø
Lagringstemperatur -20 til +70 °C

Spørsmål og svar om EBL 119

Kan EBL 119 lade litiumbatteri (lithium, LiFePO4)?

EBL 119 er laget for oppladbare 6-cellers bly-gel- og AGM-batterier på 12 V, og uegnede batterityper skal ikke brukes. Er du usikker på om batteriet ditt, for eksempel et LiFePO4-batteri, kan lades med elektroblokken, ber produsenten deg innhente godkjenning fra batteriprodusenten ved å vise fram ladekurven. Ladespenningene står i tabellen over.

Har denne EBL 119 OVP?

Nei, dette er varianten uten OVP. OVP-varianten kobler elektroblokken fra nettet innen 10 ms hvis nettspenningen går over 265 V (effektivverdi), og slår seg på igjen når spenningen er normal. Den egner seg der risikoen for overspenning er særlig høy, for eksempel ved drift fra aggregat eller på reiser til fjerne land.

Hvor mye solcellestrøm kan EBL 119 ta imot?

Maks 14 A fra en tilkoblet solcelleregulator, sikret med 15 A. Solcellestrømmen går bare til bodelsbatteriet.

Lader EBL 119 startbatteriet på landstrøm?

Ja, men bare som vedlikeholdslading med maks 2 A når 230 V er tilkoblet. Startbatteriet blir ikke fullt oppladet på denne måten.
