Skanbatt Ess Rack 48V 30,72Kwt - Lifepo4 - Heat

Beskrivelse

Komplett rackløsning med batteriskap og 6 batterimoduler. Hvis 30,72kWt er for stort, kan en eller flere moduler fjernes.

Løsningen har innebygd varme i batteriene og egner seg der batteriskapet kan stå i rom med minusgrader.

Batteriskap

Halv-rack med plass til 6 stk. Skanbatt 3U rackbatterier (egnet for batterier med og uten varme). Det meste er ferdig montert - sett inn batteriene, koble til de enkle kontaktene og kommunikasjonskablene mellom batteriene samt til inverter eller Victron Cerbo GX / Cerbo-S GX. Skapet er laget i stål og aluminium, er solid og har god plass til kabling.

Dette gir en trygg, solid og kraftig batteribank på kort tid.

I pakken

• 2x6 Amphenol 25mm2 kabler til hver hylle - alle kablene er like lange. Kablene ligger klar på hver hylle og er koblet til en sentral busbar
• Type kontakt: CNNT ES08-P25S-02-RD, samme som på Skanbatt 3U rackbatterier (ikke kompatibel med 4U) - "Amphenol"
• Sentral busbar for viderekobling til for eksempel Victron Lynx (M8 bolter)
• Sentralisert sikringspanel med 1 stk. 125A DC sikring pr. batterihylle (sikringer følger med). 6kV, Ic 10kA
• Com-kabler følger ikke med
• Dimensjoner: 600x800x1450mm

Batterimoduler

Robust Skanbatt batterimodul til alt fra mindre hytter til hus og større, industrielle anlegg. Modulene leveres med og uten varme, og håndterer lading og oppvarming automatisk. Batteriet kan monteres i rack, på vegg, på gulv, på hylle eller i rack-kabinett, og kan parallellkobles inntil 32 enheter for høyere kapasitet. Se tilpasset rackskap: Skanbatt Rackskap for 6 stk. Skanbatt 3U rackbatterier.

Rackmodulene gir en fleksibel løsning for hytter og større anlegg. LiFePO4-kjemi er stabil og egnet for bruk i hus og hytter. Batteriene kan også brukes i båter, større bobiler og industrielle løsninger der stor batterikapasitet er viktig.

Batteriene er som standard satt opp for Victron Cerbo GX / Cerbo-S GX, og kan konfigureres til en rekke systemer - se datablad. De kan benyttes sammen med hybridinvertere, Skanbatt 48V- og Victron Multiplus / Phoenix-invertere. Eksempel: Victron Multiplus 48/15000. Sammen med solcelleløsning og eventuelt autonom generator via Cerbo GX, som for eksempel Hyundai HY6500.

Innebygd varme for lading i kulde

Heaterne er synkroniserte, og varmen styres i alle batteriene ut fra det kaldeste i pakken. Ved ulik temperatur mellom modulene oppfører de seg forutsigbart og likt, og det kaldeste batteriet bestemmer funksjonen.

Smallcharge-funksjon

Batteriet kan ta noe ladestrøm i kulde uten å aktivere varmefunksjonen, siden cellene tåler begrenset lading ved lav temperatur. I praksis kan mange vinterhytter få noe lading gjennom vinteren fra et redusert solcelleanlegg uten at all energi går til oppvarming av batteriet.

Smallcharge ved lading fra generator

Ved detektert kraftig lading fra generator stenger batteriet for ordinær lading, aktiverer oppvarming og slipper samtidig inn litt strøm - så mye som cellene tåler. Dette skjer automatisk og kan redusere total oppladingstid og driftstid på generator, som igjen kan redusere drivstofforbruk og utslipp.

Garanti og levetid

8 års garanti. Beregnet levetid er >15 år ved normalt bruk. Batteriet tåler inntil 6000 utladinger.

Kabler som trengs til installasjon følger ikke med (jording, batterikabler og kommunikasjonskabel).

Tekniske data

• Nominell spenning: 51,2V
• Nominell energi: 5,12kWh
• Nominell kapasitet: 100Ah
• Anbefalt ladespenning generator: 56,8V
• Anbefalt ladespenning solceller: 56V
• Anbefalt vedlikeholdslading: 54,4V
• Maks anbefalt ladestrøm: ≤50A
• Maks ladestrøm: 70A
• Maks belastning: 100A kontinuerlig, 119A<5 min, 200A<15s, 920A <300us
• Anbefalt belastning: ≤50A
• Kortslutningsbeskyttelse: JA
• Maks i parallell: 32 stk (163,84 kWh)
• Kommunikasjon: CAN / RS485 - 500 kbit/s "CAN-bus BMS" (støtter ikke 250 kbit/s)
• Terminaler: "Amphenol industri" CNNT ES08-P25S-02-RD
• IP klasse: IP21
• Dimensjoner: 4820x4600x1335mm
• Vekt: ca 46kg
• Leveres komplett med brukermanual og alle tekniske data.
• Heater forbruk: ca. 250-280W. Ved en omgivelses- og celletemperatur på -5 grader Celsius varmes batteriene opp med ca. 0,4 grader pr. minutt. På ca. +5 grader Celsius åpner batteriene for full ladeeffekt. Varmeren står aktiv til batteriets laveste celletemperatur er over +12 grader Celsius.
• For offgrid vinterbruk (for eksempel Multiplus) anbefales absorbspenning 57,6 Volt og absorbtid 2 timer. Ved autonom drift med generator kan aggregatlading kuttes på for eksempel 56-57,0 Volt.
• Smallcharge i kulde: Batteriet vil akseptere noe lading under 0 grader Celsius, og styrer dette selv basert på temperatur og innladingsstrøm.
• Ved opplading med celletemperatur ned mot -20 grader Celsius kan det ta opp mot 1-1,2 timer før batteriet er varmt nok til å åpne for full ladeeffekt.
• Cellene har passiv (resistiv) balanseringsfunksjon. Nye batterier kan ta lang tid før de er balanserte. Dette påvirker ikke bruken i praksis. 150mA.
• Ved større installasjoner bør en ekstern shunt benyttes (2-3 rackbatterier) for nøyaktig avlesning, da store løsninger ikke klarer å avlese lavt forbruk/lading. Dette gjelder alle batterier av denne typen.
• Laveste strømmengde registrert av batteriets computer er ca. 30 Watt.
• DVCC skal ikke benyttes.
• Sertifiseringer: EN 61000-6-3:2007+A1:2011+AC:2012, EN IEC 61000-6-1:2019, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019 IEC62619 / UL1973 / UN38.3 / CE / UKCA / CEC
• 8 års garanti på Skanbatt 100Ah Rack Heat

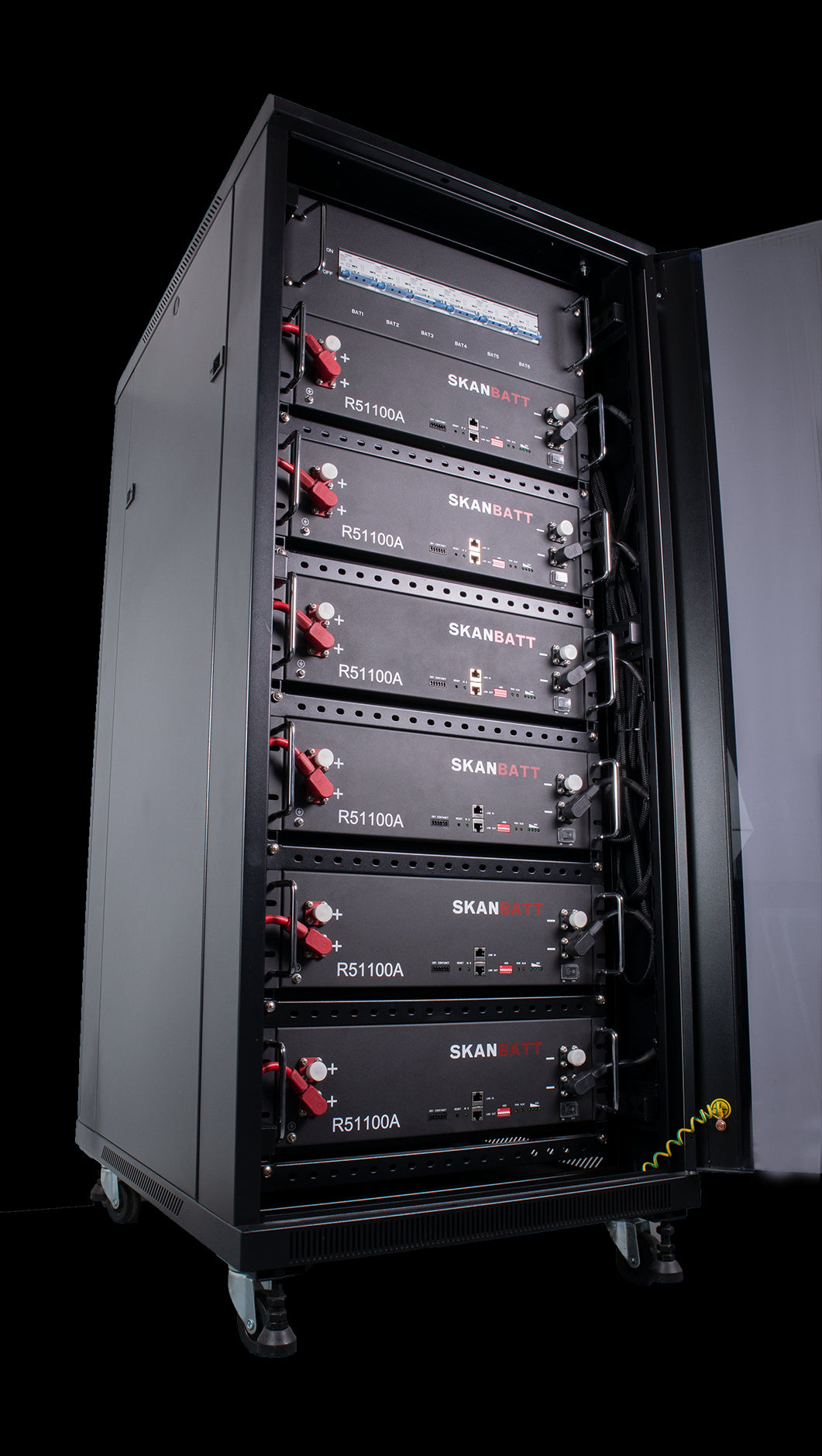

Bilde er et eksempelbilde på et fullt batteriskap.
