Skanbatt Ess Rack 48V 30,72Kwt - Lifepo4

Beskrivelse

Komplett rackløsning med batteriskap og 6 batterimoduler. Dersom 30,72kWt er for mye, kan en eller flere moduler fjernes.

Batteriskap

Halv-rack med plass til 6 stk Skanbatt 3U rackbatterier, egnet både for batterier med og uten varme. Det meste er ferdig montert: sett inn batteriene, koble til kontaktene, og legg kommunikasjonskabel mellom batteriene og videre til inverter eller Victron Cerbo GX / Cerbo-S GX. Skapet er laget i stål og aluminium, er robust og har god plass til kabling.

Innhold i pakken

• 2x6 Amphenol 25mm2 kabler til hver hylle - alle kablene er like lange. Kablene ligger klare på hver hylle og er koblet til en sentral busbar
• Type kontakt: CNNT ES08-P25S-02-RD, samme som på Skanbatt 3U rackbatterier (ikke kompatibel med 4U) - "Amphenol"
• Sentral busbar for viderekobling til eksempelvis Victron Lynx (M8 bolter)
• Sentralisert sikringspanel med 1 stk 125A DC sikring per batterihylle (sikringer følger med). 6kV, Ic 10kA
• Com-kabler følger ikke med
• Dimensjoner: 600x800x1450mm

Batterimoduler

Robuste Skanbatt 3U rackmoduler for alt fra mindre hytter til hus og industrielle anlegg. Finnes både med og uten varme, og håndterer lading og ladebegrensning ved kulde automatisk. Modulene kan monteres i rack, på vegg, på gulv, i hyller eller i rack-kabinett, og kan parallellkobles inntil 32 enheter for økt kapasitet. Se også tilpasset rackskap: Skanbatt Rackskap for 6 stk Skanbbatt 3U rackbatterier.

Modulene er satt opp for kommunikasjon med Victron Cerbo GX / Cerbo-S GX, og kan konfigureres for flere systemer - se datablad. Kan brukes med hybridinvertere eller Skanbatt 48V- og Victron Multiplus / Phoenix-invertere. Noen kunder benytter for eksempel Victron Multiplus 48/15000 i offgrid-løsninger. Sammen med solceller og eventuell generator styrt via Cerbo GX, for eksempel Hyundai HY6500, kan dette gi helårsbruk i hytte eller offgrid-bolig.

Automatisk ladebeskyttelse i kulde

Batteriene har innebygget beskyttelse som stanser eller begrenser lading ved lave temperaturer. Dette styres automatisk av batteriet.

Garanti og levetid

8 års garanti på Skanbatt lithium. Beregnet levetid er >15 år ved normalt bruk. Batteriet tåler inntil 6000 utladinger.

Installasjon og kabler

Kabler for jording og batteritilkobling følger med. Kommunikasjonskabler følger ikke med. Kommunikasjonskabel mellom Skanbatt Rack og Victron Cerbo GX må lages selv eller bestilles - varenummer SB-KOM-3U-2M.

Tekniske data

• Nominell spenning: 51,2V
• Nominell energi: 5,12kWh
• Nominell kapasitet: 100Ah
• Anbefalt ladespenning generator: 56,8V
• Anbefalt ladespenning solceller: 56V
• Anbefalt vedlikeholdslading: 54,4V
• Maks anbefalt ladestrøm: ≤50A
• Maks ladestrøm: 70A
• Maks belastning: 100A kontinuerlig, 119A<5 min, 200A<15s, 920A <300us
• Anbefalt belastning: ≤50A
• Kortslutningsbeskyttelse: JA
• Maks i parallell: 32 stk (163,84 kWh)
• Kommunikasjon: CAN / RS485 - 500 kbit/s "CAN-bus BMS" (støtter ikke 250 kbit/s)
• Terminaler: "Amphenol industri" CNNT ES08-P25S-02-RD
• IP klasse: IP21
• Dimensjoner: 4820x4600x1335mm
• Vekt: ca 46kg
• Leveres komplett med brukermanual og alle tekniske data.
• Cellene har passiv (resistiv) balanseringsfunksjon. Nye batterier kan ta lang tid før de vil være balanserte, dette påvirker ikke bruken i praksis. 150mA.
• Ved større installasjoner bør en ekstern shunt benyttes (2-3 rackbatterier) for nøyaktig avlesning, da store løsninger ikke klarer å avlese lavt forbruk/lading. Dette gjelder alle batterier av denne typen.
• Laveste strømmengde registert av batteriets computer er ca. 30 Watt.
• Batteriene kan ta imot noe lading ned til -5 grader celsius - dette styres automatisk.
• DVCC kan benyttes.
• Sertifiseringer: EN 61000-6-3:2007+A1:2011+AC:2012, EN IEC 61000-6-1:2019, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019 IEC62619 / UL1973 / UN38.3 / CE / UKCA / CEC
• 8 års garanti

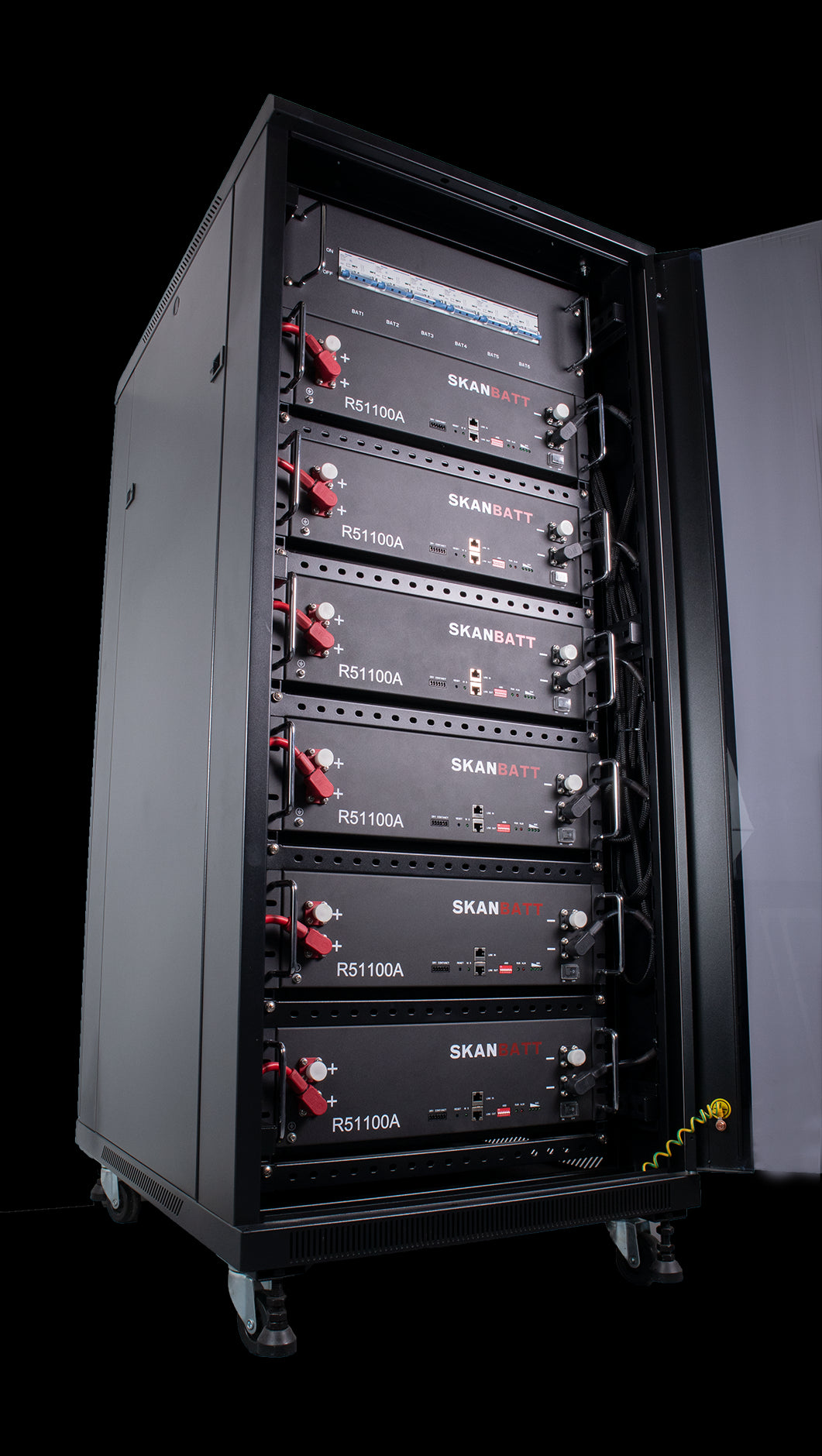

Bilde er et eksempelbilde på et fullt batteriskap.
