Solcellekabler og MC4-kontakter

Slik velger du riktige solcellekabler

Riktig kabel mellom solcellepanel, regulator og batteri er avgjørende for effekt og sikkerhet. Her er det viktigste å vurdere før du eller elektrikeren kobler anlegget.

4 mm² eller 6 mm²?

Tverrsnittet bestemmer hvor mye strøm kabelen tåler og hvor stort spenningstapet blir. 4 mm² holder for de fleste mindre anlegg og korte avstander, mens 6 mm² anbefales ved høyere strøm, lengre kabelstrekk eller for å minimere tap. Bruk dobbeltisolert PV-kabel som tåler UV og vær.

MC4-kontakter og skjøting

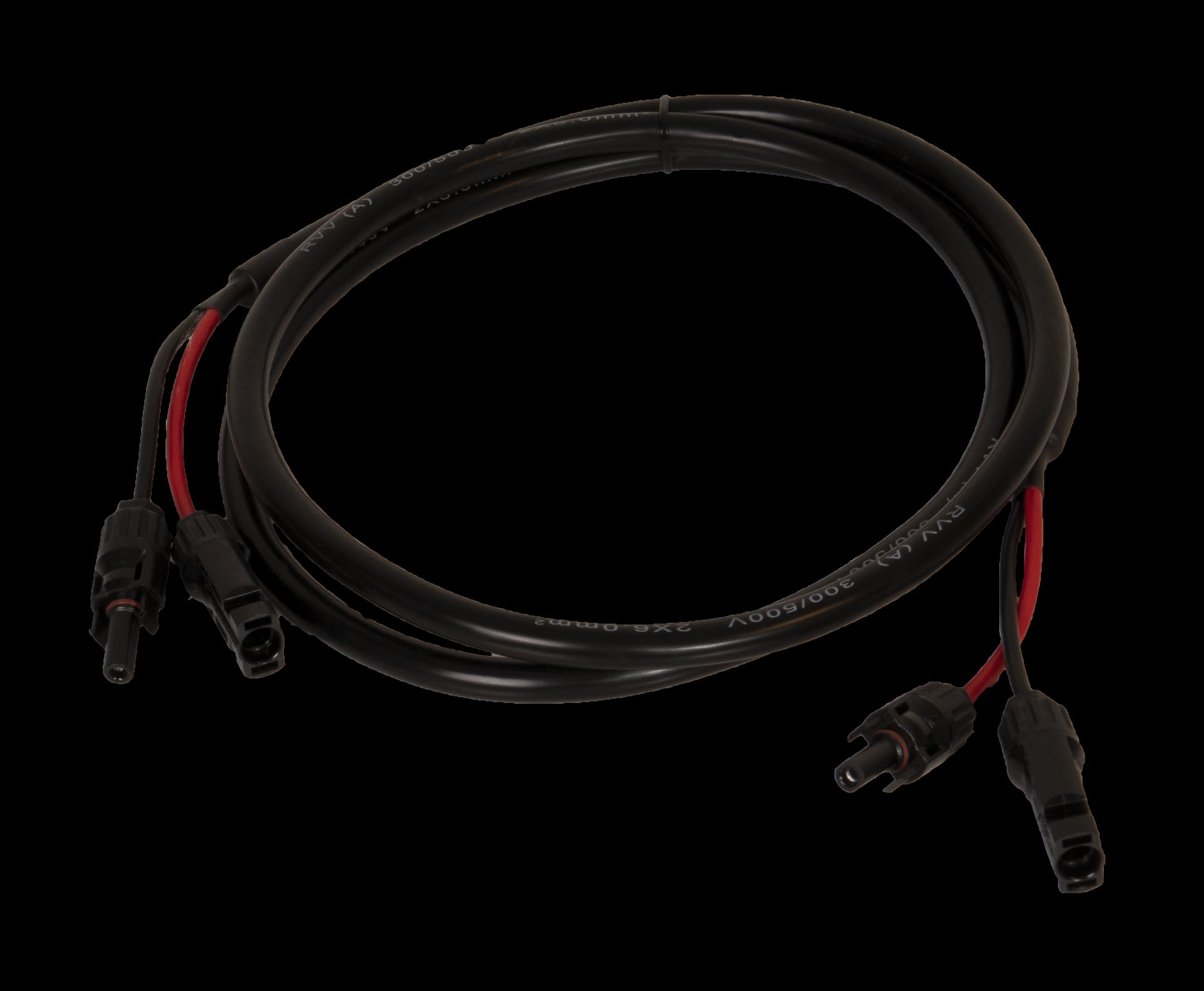

MC4 er standardkontakten for solcellepaneler og gir en vanntett kobling når kontakten er riktig montert og koblet helt sammen. Den som monterer, må bruke riktig krymptang og MC4-kontakter tilpasset kabeltykkelsen. Hvem som kan gjøre jobben selv, står under spørsmålet om skjøting nedenfor. Ferdige kabler med påmonterte kontakter sparer tid.

Serie, parallell og Y-kontakter

Seriekobling øker spenningen og passer MPPT-regulatorer; parallellkobling øker strømmen, og panelene slås da sammen med Y-kontakter eller i en koblingsboks. Velg metode ut fra regulatoren og panelenes spesifikasjoner. Seriekobling kan gi over 50 V, og da skal anlegget utføres av registrert elvirksomhet.

Lengde og spenningstap

Lange kabelstrekk gir større spenningstap. Hold avstanden mellom panel og regulator så kort som mulig, og øk tverrsnittet hvis du må trekke langt. Forlengerkabler med MC4 gjør det enkelt å nå frem uten skjøting.
