Skanbatt Ess Rack 48V 15,36Kwt - Lifepo4

Beskrivelse

Komplett rackløsning med batteriskap og 3 batterimoduler. Systemet kan skaleres opp til 6 batterimoduler for totalt 30,72kWh. Dersom 15,36kWt er for stort, kan en batterimodul fjernes.

Batteriskap

Halv-rack med plass til 6 stk. Skanbatt 3U rackbatterier, egnet for batterier med og uten varme. Det meste er ferdig montert. Sett inn batteriene, koble til kontaktene og kommunikasjonskabel mellom batteriene samt til inverter eller Victron Cerbo GX / Cerbo-S GX. Skapet er i stål og aluminium, med god plass til kabling.

Løsningen gjør det raskt og enkelt å bygge en trygg, solid og kraftig batteribank.

I pakken

• 2x6 Amphenol 25mm2 kabler til hver hylle - alle kablene er like lange. Kablene ligger klar på hver hylle og er koblet til en sentral busbar
• Type kontakt: CNNT ES08-P25S-02-RD, samme som på Skanbatt 3U rackbatterier (ikke kompatibel med 4U) - "Amphenol"
• Sentral busbar for viderekobling til eks. Victron Lynx (M8 bolter)
• Sentralisert sikringspanel med 1 stk. 125A DC sikring pr. batterihylle (sikringer følger med). 6kV, Ic 10kA
• Com-kabler følger ikke med
• Dimensjoner: 600x800x1450mm

Batterimoduler

Robuste batterimoduler for alt fra mindre hytter til hus og større, industrielle anlegg. Modulene kan leveres både med og uten varme, og håndterer lading og ladebegrensning ved kulde automatisk. Modulene kan monteres i rack, på vegg, på gulv, på hyller eller i rack-kabinett, og kan parallellkobles inntil 32 enheter for økt kapasitet. Se ferdig rackskap her: Skanbatt Rackskap for 6 stk. Skanbbatt 3U rackbatterier.

Modulene er satt opp som standard for kommunikasjon med Victron Cerbo GX / Cerbo-S GX, og kan konfigureres for flere systemer - se datablad. De kan brukes med hybridinvertere eller Skanbatt 48V- og Victron Multiplus / Phoenix-invertere. I kombinasjon med solcelleløsning og eventuelt generator via Cerbo GX, som for eksempel Hyundai HY6500, kan anlegget benyttes til helårsbruk i hytte eller offgrid-hus.

Automatisk beskyttelse ved kulde

Innebygget, automatisk stenging for lading dersom batteriene blir for kalde. Batteriene har beskyttelse mot lading i kulde, men kan ta noe strøm i lav temperatur. Dette styres automatisk.

Garanti og levetid

8 års garanti på Skanbatt lithium. Beregnet levetid er >15 år ved normalt bruk. Batteriet tåler intill 6000 utladinger.

Kabler og kommunikasjon

Kabler som trengs til installasjon følger med (jording, batterikabler og kommunikasjonskabel). Kommunikasjonskabel mellom Skanbatt Rack og Victron Cerbo GX må lages selv eller bestilles (se tilbehør), varenummer til ferdig kabel: SB-KOM-3U-2M.

Tekniske data

• Nominell spenning: 51,2V
• Nominell energi: 5,12kWh
• Nominell kapasitet: 100Ah
• Anbefalt ladespenning generator: 56,8V
• Anbefalt ladespenning solceller: 56V
• Anbefalt vedlikeholdslading: 54,4V
• Maks anbefalt ladestrøm: ≤50A
• Maks ladestrøm: 70A
• Maks belastning: 100A kontinuerlig, 119A<5 min, 200A<15s, 920A <300us
• Anbefalt belastning: ≤50A
• Kortslutningsbeskyttelse: JA
• Maks i parallell: 32 stk (163,84 kWh)
• Kommunikasjon: CAN / RS485 - 500 kbit/s "CAN-bus BMS" (støtter ikke 250 kbit/s)
• Terminaler: "Amphenol industri" CNNT ES08-P25S-02-RD
• IP klasse: IP21
• Dimensjoner: 4820x4600x1335mm
• Vekt: ca 46kg
• Leveres komplett med brukermanual og alle tekniske data.
• Cellene har passiv (resistiv) balanseringsfunksjon. Nye batterier kan ta lang tid før de vil være balanserte, dette påvirker ikke bruken i praksis. 150mA.
• Ved større installasjoner så bør en ekstern shunt benyttes (2-3 rackbatterier) for å ivareta nøyaktig avlesning, da store løsninger ikke klarer å avlese lavt forbruk/lading. Dette gjelder alle batterier av denne typen.
• Laveste strømmengde registert av batteriets computer er ca. 30 Watt.
• Batteriene kan ta imot noe lading ned til -5 grader celsius - dette styres automatisk.
• DVCC kan benyttes.
• Sertifiseringer: EN 61000-6-3:2007+A1:2011+AC:2012, EN IEC 61000-6-1:2019, EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019 IEC62619 / UL1973 / UN38.3 / CE / UKCA / CEC
• 8 års garanti

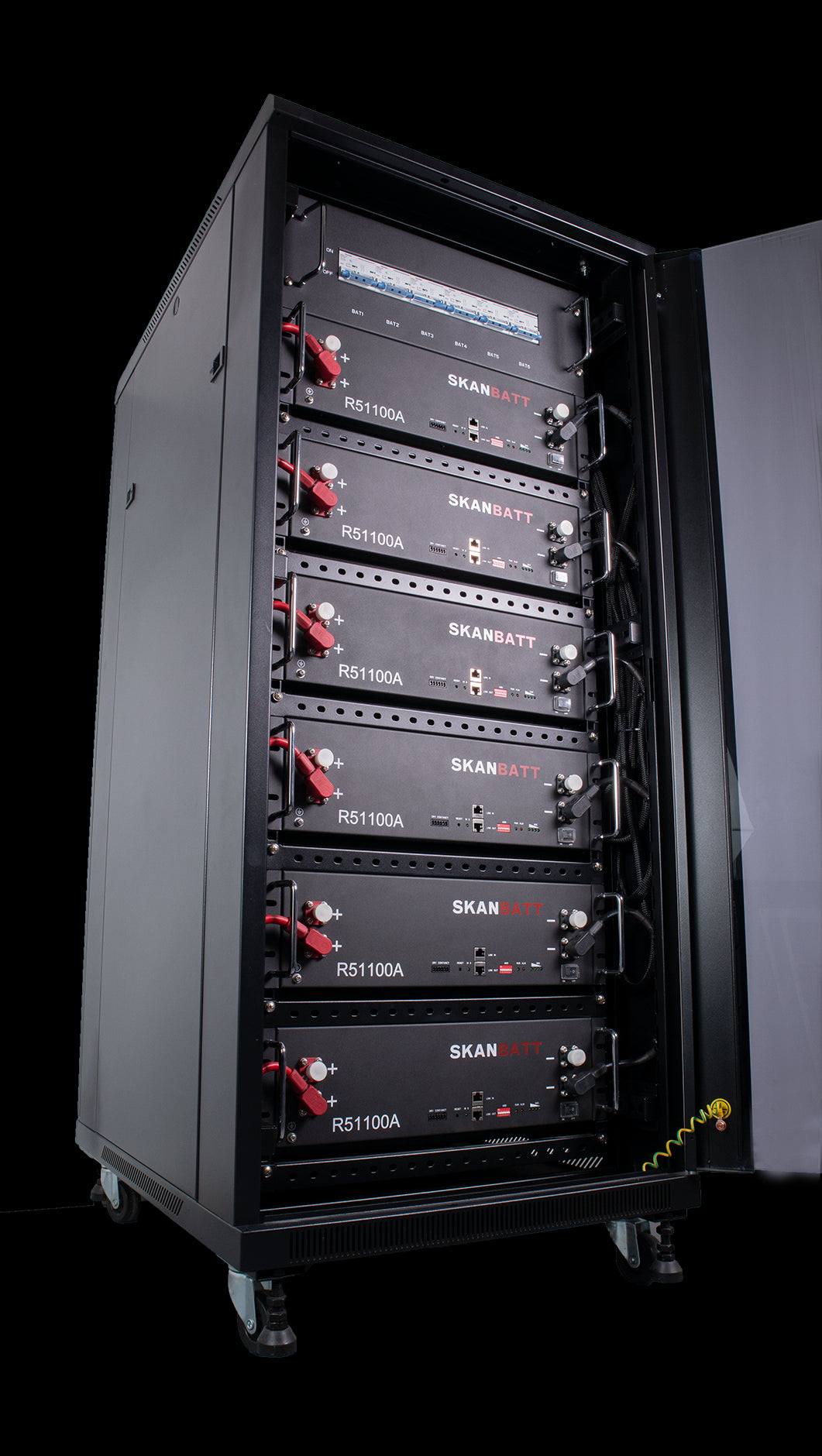

Bilde er et eksempelbilde på et fullt batteriskap.
